地盤・構造物連成３次元FEM解析

　　

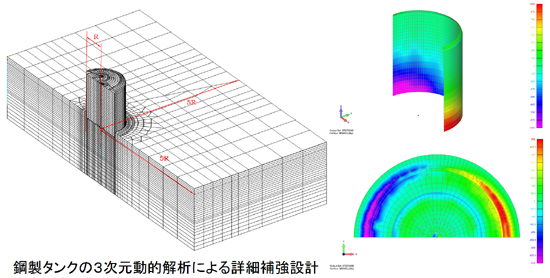

 　　鋼製タンクの事例

　構造物が円形形状をしている場合や箱型構造物で妻壁の影響を考慮する場合など、2次元モデルではモデル化が困難なことがあります。上に示す例は、円筒状の構造物をシェル要素で、地盤をソリッド要素で、また杭を梁要素でモデル化しています。

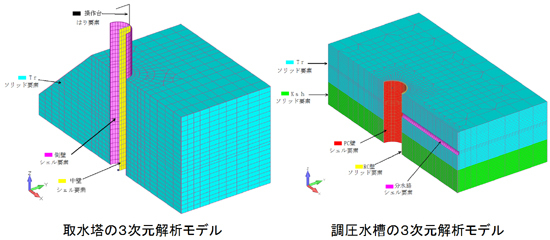

 　　取水塔・調圧水槽の事例

　また、上記には、地盤を含めて取水塔と調圧水槽をモデル化した例を示します。構造物はシェル要素で、地盤は3次元ソリッド要素でモデル化し、動的解析による安全性照査を行ったものです。
